HMC493LP3ETR功能特性以及引脚图

2023/12/27 15:52:08
浏览次数: 5

HMC493LP3(E)是一款低噪声4分频静态分频器，使用InGaP GaAs HBT技术，采用无引脚3x3 mm QFN表面贴装塑料封装。 此器件在DC（使用方波输入）至18 GHz的输入频率下工作，使用+5.0V DC单电源。 100 kHz偏置时的低加性SSB相位噪声为-150 dBc/Hz，有助于用户保持良好的系统噪声性能。

特性

• 超低SSB相位噪声： -150 dBc/Hz

• 很宽的带宽

• 输出功率： -4 dBm

• 单直流电源： +5V

• 3x3 mm QFN SMT Package

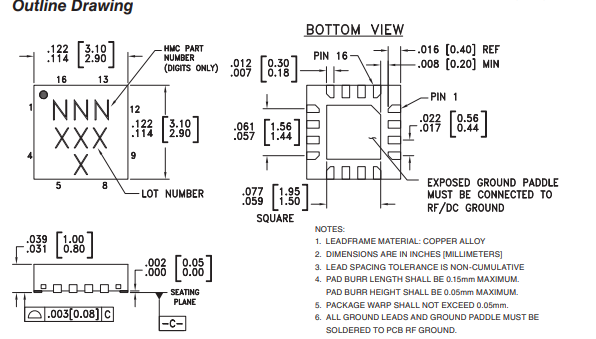

HMC493LP3ETR功能特性以及引脚图
