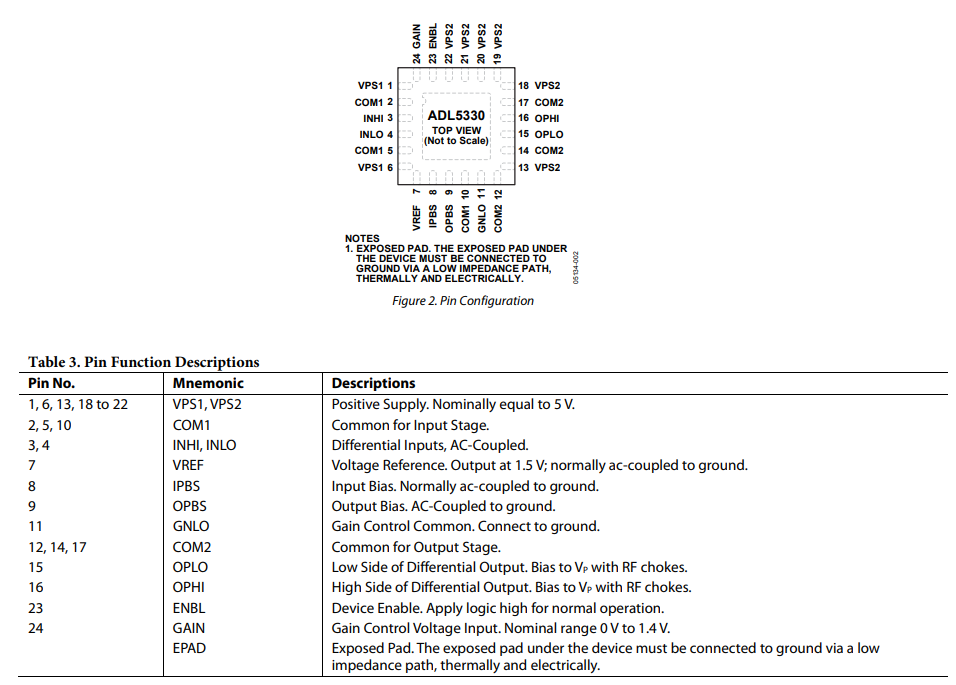

ADL5330是一款高性能电压控制可变增益放大器(VGA)/衰减器，适合频率高达3 GHz的应用。并且采用ADI公司专有的高性能、互补双极性IC工艺制造。ADL5330采用24引脚(4 mm × 4 mm)、LFCSP无铅封装，额定工作温度范围为−40°C至+85°C环境温度范围。
信号路径的平衡结构使失真减至较低，同时还可以降低低增益和高频下因寄生耦合引起的杂散前馈风险。虽然推荐平衡源和负载之间的操作，但单边输入可内部转换为差分形式。
从INHI到INLO的输入阻抗为50 Ω。输出通常通过1:1巴伦耦合到50 Ω接地负载。需4.75 V至5.25 V单电源供电。50 Ω输入系统将施加的电压转换为一对即使在单端源驱动也具有高线性度和良好共模抑制特性的差分电流。然后信号电流施加于专有电压控制衰减器，该衰减器在dB接口的线性控制下具有整体增益的精密定义。GAIN引脚接受0 V（最小增益）至1.4 V（全增益）的电压范围，提供20 mV/dB比例因子。
特性
• 电压控制放大器/衰减器
• 工作频率：10 MHz至3 GHz
• 针对输出功率控制而优化
• 高线性度：OIP3 31 dBm (900 MHz)
• 输出噪底：-150 dBm/Hz (900 MHz)
• 50 Ω输入和输出阻抗
• 单端或差分工作模式
• 宽增益控制范围：-34 dB至+22 dB (900 MHz)
