LFCW-6500+功能特性以及引脚图

2023/12/28 15:38:08
浏览次数: 9

Mini Circuits的LFCW-6500+是一款LTCC低通滤波器，通带从DC到6.5 GHz，支持各种应用。该模型提供了1.6dB的典型通带插入损耗，并且由于战略性地构建布局而使组件之间的相互作用最小，因此提供了非常好的阻带抑制。它可处理高达2.5W的射频输入功率，并提供-55至+125°C的宽工作温度范围。

该滤波器封装在一个带有环绕式终端的微小0603陶瓷外形中，非常适合密集的PCB布局，并且由于寄生效应导致的性能变化最小。

特性

•低损耗，典型值为1.6 dB

•良好的抑制能力43 dB（典型值）

•尺寸极小0603（0.063英寸X 0.032英寸X 0.024英寸）

•温度稳定

•LTCC施工

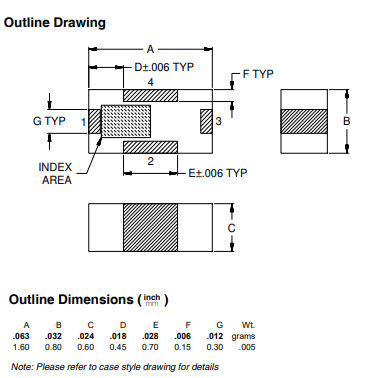

LFCW-6500+功能特性以及引脚图
