ADSP-21565KSWZ8功能特性以及引脚图

2023/12/28 15:47:23
浏览次数: 11

ADSP-2156x 处理器的速度高达 1 GHz，属于 SHARC® 系列产品。ADSP-2156x 处理器基于 SHARC+® 单内核。ADSP-2156x SHARC 处理器是 SIMD SHARC 系列数字信号处理器 (DSP) 中的一款产品，采用 ADI 公司的超级哈佛架构。这些 32 位/40 位/64 位浮点处理器已针对高性能音频/浮点应用进行优化，具有大型片内静态随机存取存储器 (SRAM)、打破输入/输出 (I/O) 瓶颈的多个内部总线和创新型数字音频接口 (DAI)。SHARC+ 内核的新增特性包括高速缓存增强和分支预测，同时保持了指令集与以往 SHARC 产品的兼容性。

其他外设连接/接口：• 2x 四路 SPI、1x 八路 SPI

• MLB 3 引脚

• 4x I2C、2x UART

• 6x 通用定时器、1x 通用计数器

• 2x 监控定时器

• 2 通道 12 位管理 ADC

• 22 个 GPIO 引脚、24 个 DAI 引脚

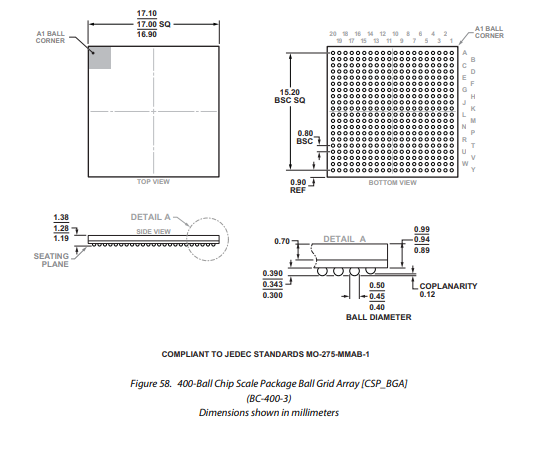

ADSP-21565KSWZ8功能特性以及引脚图
