SIM-43+双平衡混频器的特性及引脚图

2024/1/3 15:52:24

浏览次数: 5

SIM-43+是一款双平衡混频器，其工作频率最小750MHz，最大4200MHz，最大8.1dB转换损耗，符合ROHS标准，外壳HV1195，8引脚。

特性

•宽带宽，750至4200 MHz

•转换损耗低，典型值6.1 dB。

•出色的L-R隔离，典型值为35 dB。

•LTCC双平衡混合器

•体积小，外形小巧，0.08英寸

•可用作上下转换器

•可水洗

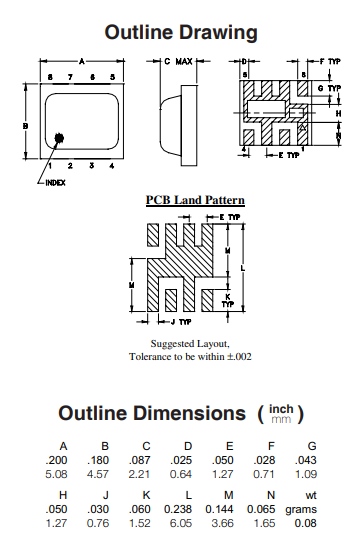

SIM-43+双平衡混频器的特性及引脚图
