LFCG-700+低通滤波器的功能特性及引脚图

2024/1/3 16:15:57
浏览次数: 5

Mini Circuits的LFCG-700+是一款小型低温共烧陶瓷（LTCC）低通滤波器，通带直流至700MHz，支持各种应用。由于其坚固的单片结构，该型号在宽带上提供了1.2dB的典型插入损耗。该滤波器采用0805陶瓷外形，是密集信号链PCB布局的理想选择，可补充MMIC的尺寸和性能。LTCC制造工艺确保射频性能变化最小，同时提供非常适合高湿度和高温度极端环境的产品。

特性

插入损耗，1.2dB典型值。

阻带抑制，46dB典型。

通带回波损耗，15dB典型值。

0805表面安装占地面积

功率处理：3.5W

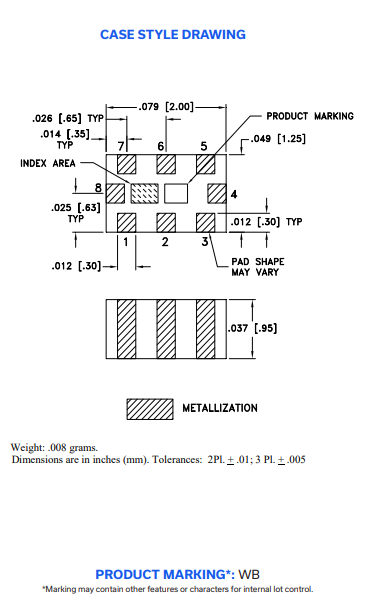

LFCG-700+低通滤波器的功能特性及引脚图
