XHF-392+滤波器的功能特性及引脚图

2024/1/3 16:19:54
浏览次数: 4

Mini Circuits的XHF-392+无反射滤波器采用了一种新颖的滤波器拓扑结构，该拓扑结构在内部吸收并终止阻带信号，而不是将其反射回源。这一新功能使滤波器电路能够在传统方法之外获得独特的应用。传统的滤波器在阻带中是反射的，以100%的功率电平将信号发送回源。这些反射与相邻分量相互作用，并经常导致互调和其他干扰。无反射滤波器消除了阻带反射，使其能够与敏感设备配对，并用于需要隔离放大器或衰减器等电路的应用中。

特性

•匹配50Ω 在阻带中，消除不希望的反射

•级联

•出色的动力操控性

•温度稳定，最高可达105°C

•尺寸小，3 x 3 mm

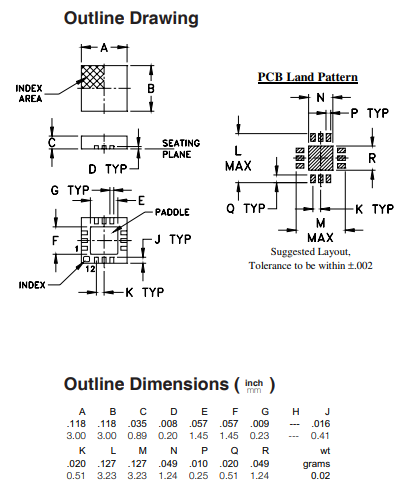

XHF-392+滤波器的功能特性及引脚图
