LT3752EFE#PBF亚德诺电源管理IC的功能及引脚图

2024/1/10 11:45:57
浏览次数: 7

LT®3752  是电流模式 PWM 控制器，专为一种有源箝位正激式转换器拓扑而优化。该器件内置了一个 DC/DC 内务处理控制器以改善效率和性能。LT3752 可在输入高达 100V 时正常运作。并且采用 38 引脚塑料 TSSOP 封装，其去除了 4 个引脚以实现高压引脚间隔。

一个可编程伏特-秒箝位可提供高于 50% 的主开关占空比，以实现高的开关、变压器和整流器利用率。有源箝位控制可减小开关电压应力并提高效率。一个同步输出可用于控制副边同步整流。

特性

• 输入电压范围：LT3752：6.5V至100V

• 内部管理DC/DC控制器

• 可编程伏秒箝位

• 高效率控制：有源箝位、同步整流、可编程延迟

• 短路（打嗝模式）过流保护

• 可编程软启动/停止

• 带迟滞的可编程OVLO和UVLO

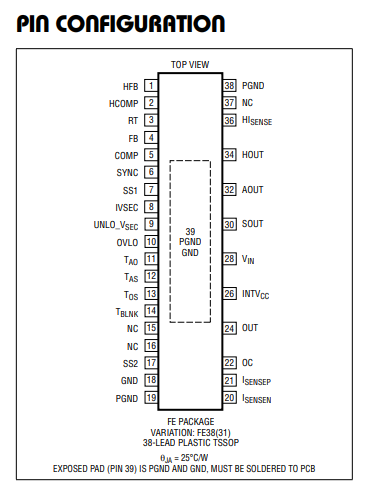

LT3752EFE#PBF亚德诺电源管理IC的功能及引脚图
