AD7680BRMZ-REEL7电源管理IC的功能及引脚图

2024/1/10 13:09:39
浏览次数: 7

AD7680是一款16位、快速、低功耗、逐次逼近型ADC， 采用2.5 V至5.5 V单电源供电，最高吞吐量可达100 kSPS。 该器件内置一个低噪声、宽带宽采样保持放大器，可处理7 MHz以上的输入频率。转换过程和数据采集过程通过CS和串行时钟进行控制，从而为器件与微处理器或DSP接口创造了条件。 输入信号在CS的下降沿进行采样，而转换同时在此处启动。 该器件无流水线延迟。

AD7860采用的设计技术可在高吞吐量的情况下实现极低的功耗。 基准电压从VDD获得， 从而为ADC提供了最宽的动态输入范围， 因此，其模拟输入范围为0至VDD。 转换速率取决于SCLK频率。

产品特色

 转换速率取决于串行时钟，通过提高串行时钟速度可缩短转换时间。 这样，不转换时采用省电模式可以降低平均功耗。 该器件还提供关断模式，可在较低吞吐速率下实现高功效。 关断时的最大功耗为0.5 μA。 基准电压从电源获得。 无流水线延迟。

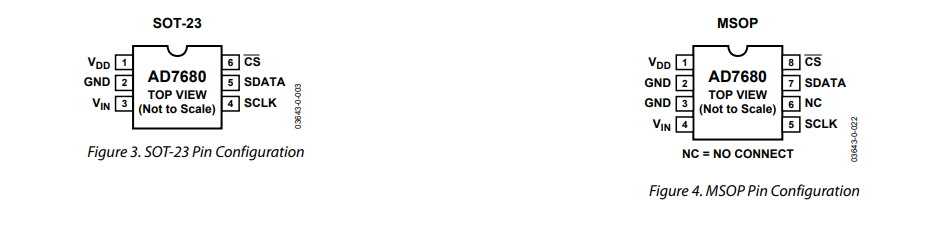

AD7680BRMZ-REEL7电源管理IC的功能及引脚图
