KSX2-14+倍频器的特征及引脚图

2024/1/12 16:45:14

浏览次数: 5

KSX2-14+是一款倍频器，其工作频率最小2500MHz，最大5000MHz，具有最大15dB转换损耗，符合ROHS标准，外壳采用HV1195，8针。

特征

•转换损耗低，典型值为12 dB。

•高基波和谐波抑制，F1，典型值22 dBc。；F3，30 dBc典型值。；F4，典型值为15 dBc。

•LTCC设计

•低调，0.085“

•可水洗

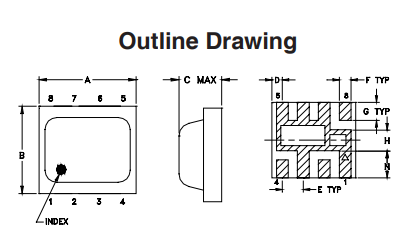

KSX2-14+倍频器的特征及引脚图
