ERA-2+宽带放大器的功能特点及引脚图

2024/1/12 16:51:41

浏览次数: 3

ERA-2+（符合RoHS标准）是一种提供高动态范围的宽带放大器。它在不同批次之间具有可重复的性能。它被封装在Micro-X封装中。ERA-2+使用达林顿配置并且使用InGaP HBT技术制造。

产品特点

•DC-6 GHz

•单电压电源

•内部匹配至50欧姆

•无条件稳定

•随温度变化的性能变化较小

•瞬态保护

•可水洗

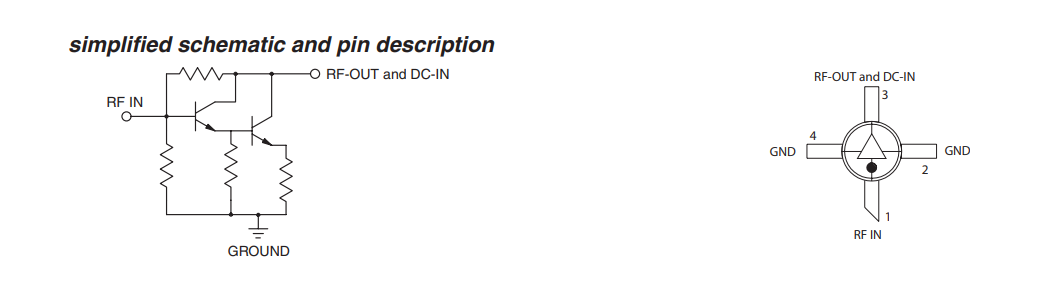

ERA-2+宽带放大器的功能特点及引脚图
