PGA-102+宽带放大器的功能及特性

2024/1/22 16:32:15
浏览次数: 11

PGA-102+（符合RoHS标准）是一种宽带放大器，采用E-PHET技术制造，在宽频率范围内提供极高的动态范围，并具有低噪声系数。此外，PGA-102＋在不需要外部匹配部件的情况下，在宽频率范围内具有良好的输入和输出回波损耗，并表现出优异的可靠性。它具有逐批可重复的性能，并封装在SOT-89封装中，具有非常好的热性能。

特性

3.3V，83mA操作

高IP3，典型33 dBm。在2 GHz

增益，14.0 dB典型值。在2 GHz

P1dB 17.5 dBm典型值。在2 GHz

低噪声系数，2 GHz时为2.4dB

不需要外部匹配组件

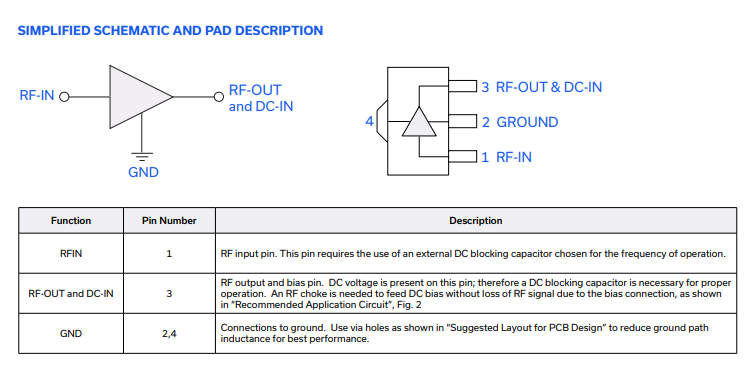

PGA-102+宽带放大器的功能及特性
