HFCN-7150+滤波器的功能及引脚图

2024/1/22 16:42:10

浏览次数: 4

HFCN-7150+是一款滤波器芯片，最小5节，最大截面数为5节，中心或截止频率(fo/fc)为7150MHz，符合ROHS标准，密封陶瓷，外壳FV1206-1，6针。

特性

小尺寸

5个部分

温度稳定

出色的动力操控，6W

密封

LTCC施工

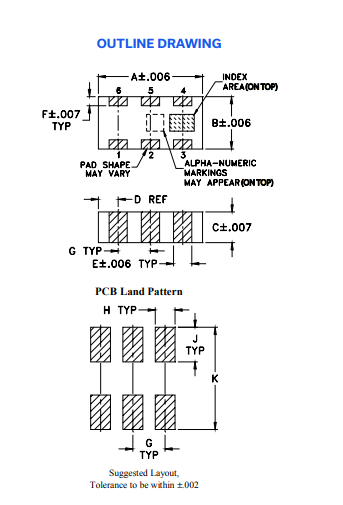

HFCN-7150+滤波器的功能及引脚图
