AVA-24A+微波放大器的功能及特性、引脚图

2024/1/22 16:45:10
浏览次数: 9

Mini Circuits AVA-24A+是一款表面安装的微波放大器，使用InGaAs PHEMT技术制造，是高达20 GHz的完全集成增益块。它采用迷你电路行业标准3x3毫米MCLP（QFN）封装，提供卓越的射频和热性能。AVA-24A+将整个匹配网络与封装内的大部分偏置电路集成在一起，减少了对复杂外部电路的需求。这种方法使AVA-24A+非常灵活，使用起来简单明了。

特性

表面安装放大器，最高可达20 GHz

集成匹配、直流块和偏置电路

高反向隔离

增益，12.3 dB典型值和平坦度，±1.3 dB

输出功率，典型值高达+18.3 dBm。

出色的隔离，典型36 dB。

单个正极电源电压，+5V

集成直流块、偏置三通和微波旁路电容器

无条件稳定

可水洗；3mm x 3mm SMT封装

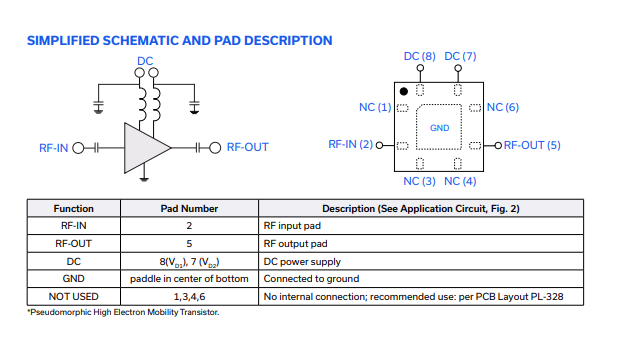

AVA-24A+微波放大器的功能及特性、引脚图
