BFCN-4100+带通滤波器的功能及引脚图

2024/1/22 16:47:51

浏览次数: 7

BFCN-4100+LTCC带通滤波器采用多层陶瓷技术构建，实现了小型化和高性能重复性。环绕式终端最大限度地减少了寄生效应引起的性能变化。这些单元覆盖4100 MHz±400 MHz，在频带抑制边缘提供低插入损耗和良好的抑制。

特性

•尺寸小，0.12“x 0.06”

•温度稳定

•密封

•LTCC施工

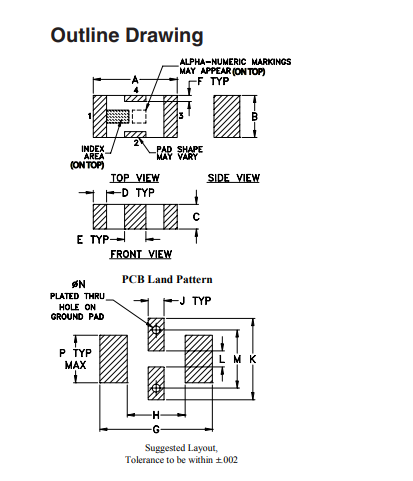

BFCN-4100+带通滤波器的功能及引脚图
