LTC4210-1IS6#TRPBF热插拔控制器SOT-23 封装

2024/1/22 16:58:33
浏览次数: 6

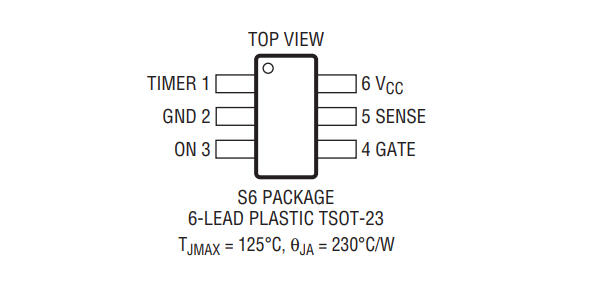

LTC®4210 是一款 6 引脚 SOT-23 封装热插拔控制器，其允许在带电背板上安全地进行电路板的插拔操作。一个内部高压侧开关驱动器用于控制一个外部 N 沟道 MOSFET 的 GATE，以获得 2.7V 至 16.5V 的电源电压范围。LTC4210 提供了初始定时循环，并允许 GATE 以一种可编程速率斜坡上升。

LTC4210 具有一个快速电流限制环路，其与一个电路断路器定时器共同提供了主动电流限制。ON 引脚上的信号负责接通和关断器件，同时也用于实现复位功能。LTC4210-1 用于在遭遇过流故障时执行自动重试。

特性

• 允许在带电背板上安全地进行电路板的插拔操作

• 可调的模拟电流限制和电路断路器

• 快速响应可限制峰值故障电流

• 在遭遇电流故障时可选择执行自动重试或锁断操作

• 可调电源电压上电速率

• 用于外部 MOSFET 开关的高压侧驱动

• 电源电压控制范围：2.7V 至 16.5V

LTC4210-1IS6#TRPBF热插拔控制器SOT-23 封装
