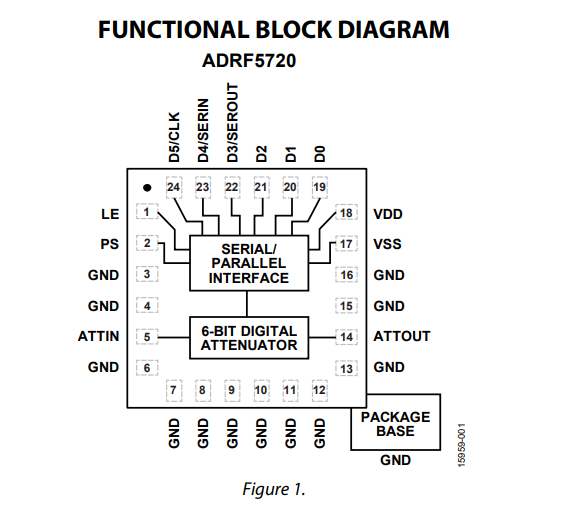

ADRF5720BCCZN-R7数字衰减器9 kHz 到 40 GHz

2024/1/22 17:02:27
浏览次数: 5

ADRF5720是一款硅、6位数字衰减器，以0.5 dB步长提供31.5 dB的衰减控制范围。该器件的工作频率范围为9 kHz至40 GHz，提供优于4.5 dB的插入损耗和出色的衰减精度。在所有状态下，ADRF5720的ATTIN端口具有27 dBm（平均值）和30 dBm（峰值）的射频(RF)输入功率处理能力。

ADRF5720需要+3.3 V和−3.3 V双电源电压供电。该器件具有串行外设接口(SPI)、并行模式控制和互补金属氧化物半导体(CMOS)/低压晶体管对晶体管逻辑(LVTTL)兼容控制特性。

ADRF5720 RF端口设计用于匹配50 Ω的特征阻抗。对于宽带应用，RF传输线路上的阻抗匹配可以进一步优化高频插入损耗、回波损耗和衰减精度特性。采用符合RoHS标准的24引脚、4 mm × 4 mm、基板栅格阵列(LGA)封装，工作温度范围为−40°C至+105°C。

特性

• 超宽带频率范围：9 kHz至40 GHz

• 衰减范围：0.5 dB步进至31.5 dB

• 具有阻抗匹配的低插入损耗

• 2.0 dB，最高为18 GHz

• 2.8 dB，最高为26 GHz

• 4.5 dB，最高为40 GHz

ADRF5720BCCZN-R7数字衰减器9 kHz 到 40 GHz
