T2-1T-KK81+射频变压器的特性及引脚图

2024/1/24 13:37:13

浏览次数: 8

T2-1T-KK81+是一款射频变压器，工作频率最小0.07MHz，最大200MHz，1:1.414，符合ROHS标准。

特性

•宽带，0.07至200 MHz

•良好的回波损耗

•还可提供插入式（X65）扁平封装（W38）导线

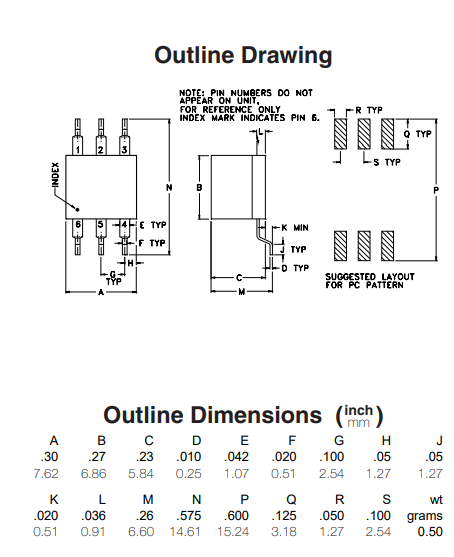

T2-1T-KK81+射频变压器的特性及引脚图
