TTC1-33W+变压器的功能特性及引脚图

2024/1/24 13:46:44
浏览次数: 7

Mini Circuits的TTC1-33W+是一种小型表面安装传输线芯和线变压器，覆盖4.5至3000 MHz的非常宽的频率范围。变压器提供低插入损耗。它实现了低相位和振幅不平衡以及优异的共模抑制性能。该装置采用5个端子载体上的芯线结构，尺寸为0.10 x 0.06 x 0.07“，可容纳密集的电路板布局。

特性

•宽带，4.5至3000 MHz

•插入损耗低，典型值为1.5 dB。高达2 GHz

•振幅不平衡良好，典型值±0.4 dB。

•低相位不平衡，典型值为4˚。

•卓越的共模抑制，典型值为26 dB

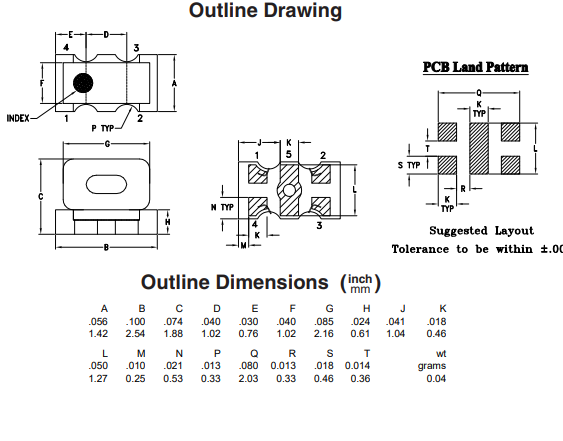

TTC1-33W+变压器的功能特性及引脚图
