NCS1-63+射频变压器的特性及引脚图

2024/1/24 13:52:28

浏览次数: 5

NCS1-63+是一款射频变压器，其工作频率最小4900MHz，最大6000MHz，符合ROHS标准。

特性

宽带，4900至6000 MHz

低相位不平衡，5度，振幅不平衡，0.3 dB典型值。

微型尺寸，0.079“x0.049”x0.033“

LTCC施工

成本低

可水洗

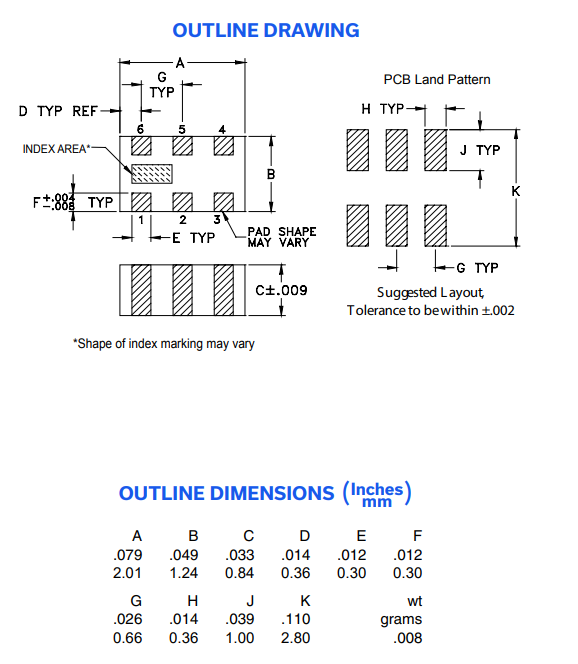

NCS1-63+射频变压器的特性及引脚图
