SP-2C1+功分器的特性及引脚图

2024/1/24 14:12:30

浏览次数: 4

SP-2C1+是一款功分器，其工作频率最小640MHz，最大1100MHz，具有最大1dB插入损耗，符合ROHS标准，CA531外壳，6引脚。

特性

宽带宽

隔离良好，典型值为20 dB。

出色的VSWR，典型值为1.25:1。

出色的动力操控性，1.5W

小尺寸

可水洗

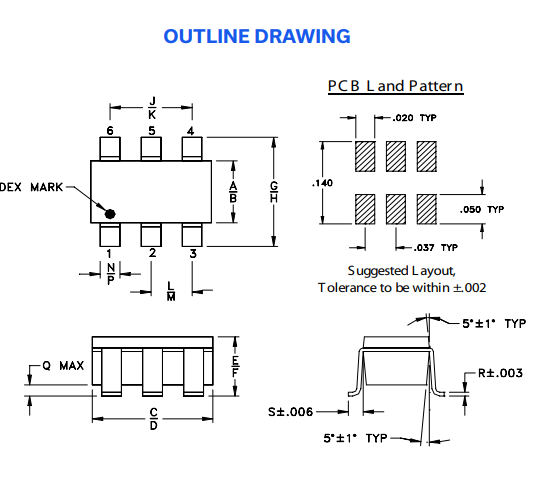

SP-2C1+功分器的特性及引脚图
