ERA-4+宽带低功率放大器的特性及引脚图

2024/1/24 14:15:53

浏览次数: 6

ERA-4+是一款宽带低功率放大器，工作频率最小0MHz，最大4000MHz，符合ROHS标准，塑料外壳VV105，MICRO-X-4。

•宽带，50Ω

•典型高达18.4 dBm。输出功率

•热阻低

•微型微波放大器

•塑料插入式包装

•低成本

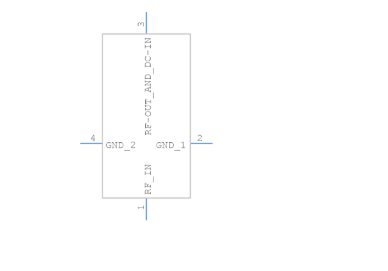

ERA-4+宽带低功率放大器的特性及引脚图
