GAT-1+固定衰减器的特性、引脚图及代替型号

2024/1/29 11:35:33

浏览次数: 7

GAT-1+是一款固定衰减器，工作频率最小0MHz，最大8000MHz，3 X 3 MM，符合ROHS标准，小型塑料，外壳FG873，4针。

特性

•微型封装MCLP™ 3x3毫米

•指定为8000 MHz，可用于10000 MHz

•卓越的VSWR，1:15:1标准

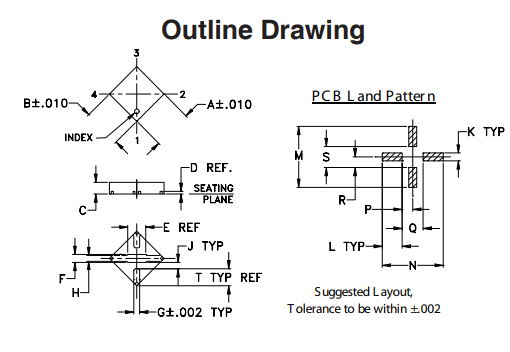

GAT-1+引脚图

GAT-1+

GAT-1+替代型号（同品牌）

GAT-5+ PAT-0+ PAT-6+ PAT-20+ PAT-5 PAT-8 PAT-6 PAT-30 PAT-4 PAT-3 GAT-10
