HJK-372H+混频器的功能特性及引脚图替代型号

2024/1/29 13:29:32
浏览次数: 6

Mini Circuits的HJK-372H+是一款表面安装的17级FET混频器，RF频率范围为420至3730 MHz，LO频率范围为610至3920 MHz，IF频率范围为100至600 MHz。其双平衡FET配置实现了低转换损耗、低噪声系数和高IP3性能的出色组合，无需直流偏置电流，非常适合敏感接收器应用，包括基站、PCS、固定卫星等。混频器封装在一个微型屏蔽6引脚封装中（0.38 x 0.50 x 0.15“），在紧凑的PCB布局中节省了空间。

特性

•高IP3，典型值24 dBm。

•良好的L-R隔离，典型值为35 dB。，L-I隔离，典型33dB。

•宽带

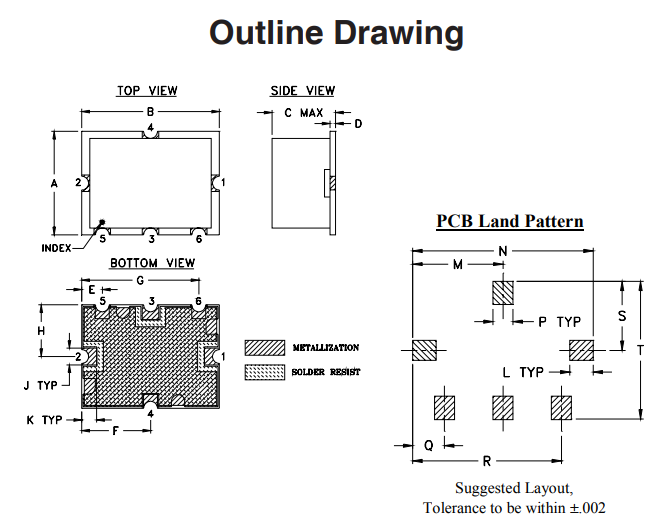

HJK-372H+引脚图

HJK-372H+混频器的功能特性及引脚图替代型号

替代型号

暂无
