MDB-24H+射频混频器的功能特性、引脚图及代替型号

2024/1/29 13:41:16

浏览次数: 6

MDB-24H+是一种混频器，采用InGaP HBT技术，集成LO和RF巴伦。它具有可重复的性能，适合批量生产。它包装在微小的4毫米x 4毫米x 1毫米MCLP中™ 锡-银-镍表面处理通过锡须测试的包装。

特性

•高L-I隔离，典型值44 dB

•可用作上下转换器

•小尺寸4 x 4 x 1 mm

•宽带5至21.5 GHz

•可水洗

•封装与Hittite HMC144LC4a，b兼容

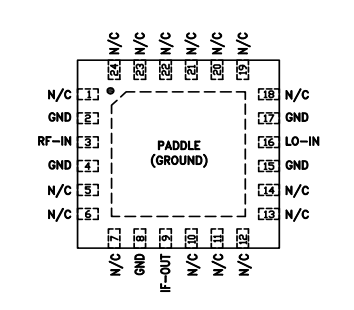

MDB-24H+引脚图

MDB-24H+代替型号

HMC1048ALC3BTR-R5 HMC554ALC3BTR-R5 HMC554ALC3BTR ADMV1012AEZ HMC7911LP5E HMC8191 ADMV1010AEZ-R7 HMC1048ALC3BTR
