T1-1T-X65+射频变压器的功能特性、引脚图及代替型号

2024/1/30 10:16:37

浏览次数: 9

T1-1T-X65+是一款射频变压器，工作频率最小0.08MHz，最大200MHz，符合ROHS标准。

特性

•宽带，0.08至200 MHz

•出色的回波损耗

•还可提供扁平封装（W38）和表面安装鸥翼（KK81）引线。

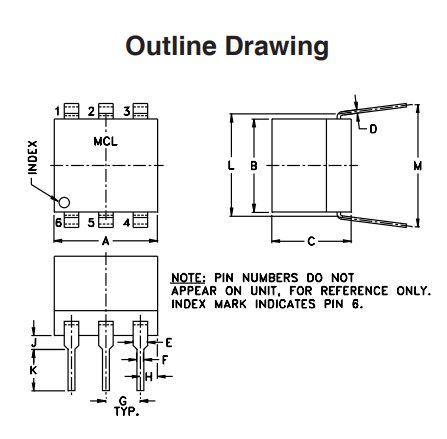

T1-1T-X65+引脚图

T1-1T-X65+代替型号

暂无
