TQP9113放大器的功能特性及引脚图

2024/2/1 16:56:00
浏览次数: 7

Qorvo的TQP9113是一款低成本表面安装封装的1瓦线性两级驱动放大器。该放大器能够在仅消耗215mA电流的情况下实现+41dBm OIP3和+30.6dBm P1dB的高性能。输入是内部匹配的，放大器只需要几个外部组件即可工作。集成级间匹配最大限度地减少了性能变化，否则这些变化将归因于外部匹配组件值和放置公差。

TQP9113是偏置可调的，允许在不需要线性性能的情况下降低放大器的功耗。对于TDD应用，放大器也可以打开和关闭。输出匹配是可从外部调谐的，以允许放大器针对高功率或高线性应用进行优化。TQP9113采用符合RoHS标准的20引脚4x4mm表面安装封装。

特性

•1.8-2.7 GHz频率范围

•27.6 dB增益

•+30.6 dBm P1dB

•+41 dBm输出IP3

•内部输入和级间匹配

•TDD系统的断电功能

•偏置可调

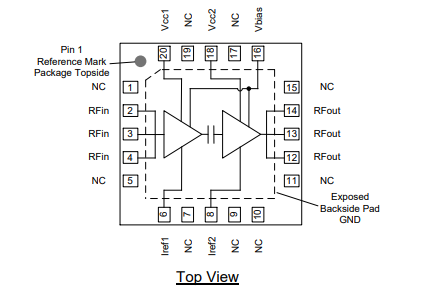

TQP9113引脚图

TQP9113放大器的功能特性及引脚图
