QPA9419功率放大器的功能特性及引脚图

2024/2/1 17:06:58
浏览次数: 11

Qorvo的QPA9419是一款高线性三级功率放大器，采用低成本表面安装封装，具有片上偏置控制和温度补偿电路。该放大器在1930-1990MHz的频率范围内提供30dB的增益，并且可以在不需要诸如DPD之类的线性化电路的情况下使用。它能够使用20MHz LTE信号（9.5dB标准杆数）在+27 dBm输出功率下实现-48 dBc ACLR。QPA9419将两个高性能放大器级集成到一个模块上，以实现紧凑的系统设计，并且只需要很少的外部组件即可进行操作。该产品可调偏压，使放大器的功耗得到优化，并可采用无铅/ROSH兼容的7x7毫米表面安装封装。

QPA9419的目标是小型小区或企业毫微微小区基站应用、分布式天线系统（DAS）、中继器和/或升压放大器。

特性

·1930-1990 MHz频率范围

·完全集成的2级PA

·-Pavg=+27dBm时的48dBc ACLR

·Pavg=+27dBm时的14%PAE

·30dB增益

·内部匹配到50欧姆

·片上偏置控制和温度补偿电路

·2级HBM ESD额定值

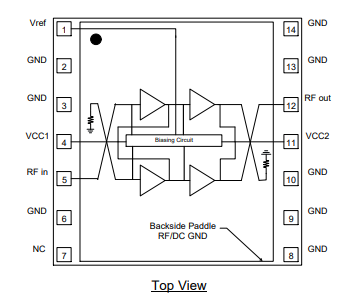

QPA9419引脚图

QPA9419功率放大器的功能特性及引脚图
