QPL9098放大器的功能特性及引脚图资料

2024/2/2 11:26:12

浏览次数: 6

QPL9098是一款高线性、超低噪声增益模块放大器，产品中集成了旁路模式功能。5.5 GHz，放大器通常提供19dB增益、+32dBm OIP3和1.3dB噪声系数，同时从+4.2汲取68mA电流 V电源。

QPL9098采用高性能E-pHEMT工艺进行内部匹配，只需要四个外部组件即可通过单个正极电源进行操作：外部射频扼流圈和阻塞/旁路电容器。这种低噪声放大器包含内部有源偏置，以在温度下保持高性能。

QPL9098针对4.0进行了优化 - 6.0 GHz频带，并针对无线基础设施。QPL9098封装在一个2 x 2. mm DFN。

特性

•4.0-6.0 GHz工作带宽

•具有集成旁路模式的LNA

•能够关闭LNA和旁路模式

•超低噪声系数，5.5 GHz时为1.3dB

•5.5 GHz时增益为19dB

•5.5 GHz时为32dBm OIP3

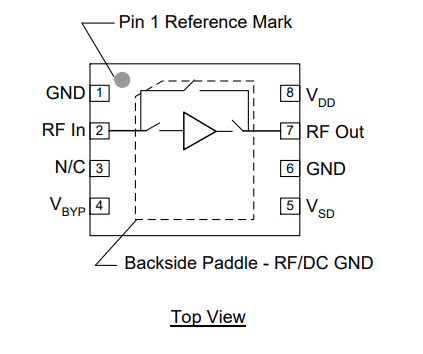

QPL9098引脚图
