QPL9096TR7放大器的功能特性及引脚图资料

2024/2/2 11:28:50
浏览次数: 8

QPL9096是一款高线性、超低噪声增益块放大器，产品中集成了旁路模式功能。在1.95GHz下，放大器通常提供22dB增益、+33.5dBm OIP3和0.7dB噪声系数，同时从+4.2V电源汲取60mA电流。QPL9096采用高性能E-pHEMT工艺进行内部匹配，只需要四个外部组件即可通过单个正极电源进行操作：外部射频扼流圈和阻塞/旁路电容器。这种低噪声放大器包含内部有源偏置，以在温度下保持高性能。

QPL9096针对1.7-2.7 GHz频带进行了优化，适用于无线基础设施。QPL9096封装在2 x 2 mm DFN中。

特性

•1.7-2.7 GHz操作带宽

•带集成旁路模式的LNA

•能够关闭LNA和旁路模式

•超低噪声系数，1.95GHz时为0.7dB

•1.95GHz时增益22dB

•1.95GHz时34dBm OIP3

•内部匹配

•仅正极供电，3.3-5V

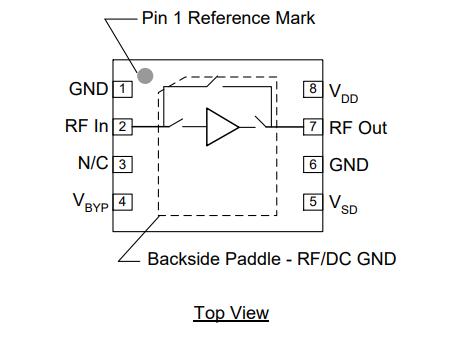

QPL9096TR7引脚图

QPL9096TR7放大器的功能特性及引脚图资料
