Qorvo®QPF4288是一款集成前端模块（FEM），专为Wi-Fi 802.11ax系统设计。紧凑的外形和集成的匹配最大限度地减少了应用程序中的布局面积。

性能侧重于优化5 V电源电压的PA，以节省功耗，同时保持最高的线性输出功率和前沿吞吐量。接收路径匹配最佳技术，通过在更广泛的条件下保持一致的噪声系数性能，最大限度地提高Rx灵敏度。

接收路径是固定的，因此可以在最佳位置添加外部滤波。包括用于二次和三次谐波的集成芯片级滤波以及用于DBDC操作的5GHz抑制。

功率检测有两种选择，一种是具有电压输出的DC功率检测器，另一种是从定向耦合器输出RF的RF功率检测器。

QPF4588将5 GHz功率放大器（PA）、调节器、单极双掷开关（SP2T）、可旁路低噪声放大器（LNA）和耦合器集成到单个设备中。

特性

•POUT=+16dBm MCS11 HE40-47dB动态EVM

•POUT=+19dBm MCS11 HE40-43dB动态EVM

•POUT=+24.5dBm MCS9 VHT40-35dB动态EVM

•POUT=+26dBm MCS7 HT20/40-30dB动态EVM

•POUT=+28dBm MCS0 HT20光谱掩模顺应性

•针对+5 V操作进行了优化

• 33 dB Tx增益

•1.8 dB噪声系数

•15.5 dB Rx增益和7 dB旁路损耗

•Rx路径上的10 dB 5 GHz抑制

•集成射频功率检测器耦合器和直流功率检测器

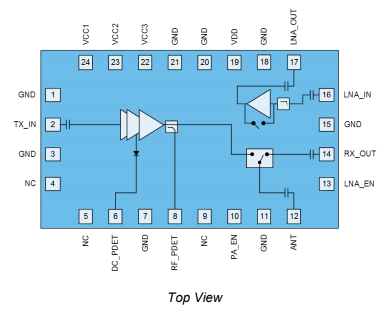

QPF4288SR引脚图
