BFCG-1902+带通滤波器的功能特征及引脚图

2024/2/2 15:27:05
浏览次数: 3

BFCG-1902+LTCC带通滤波器利用专有的LTCC材料系统和分布式滤波器拓扑结构，在毫米波频率下实现了小型化和高重复性的性能。17-20.4GHz的通带损耗低至1.5dB，典型的阻带抑制在38dB至39GHz。该型号可处理高达1W的射频输入功率，并提供-55至+125°C的宽工作温度范围。

特征

•体积小

•温度稳定

•密封

•LTCC施工

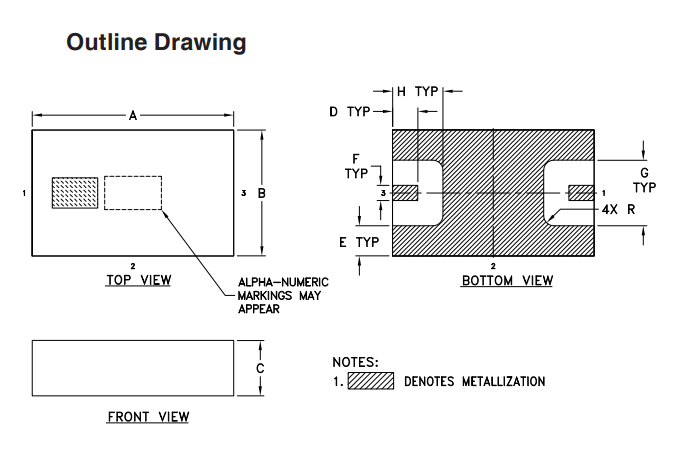

BFCG-1902+引脚图

BFCG-1902+带通滤波器的功能特征及引脚图
