RLP-50+低通滤波器的功能特性及引脚图

2024/2/2 15:51:44

浏览次数: 5

RLP-50+是一款低通滤波器，其中心或截止频率(fo/fc)为59MHz，ROHS兼容，并且采用外壳GP731。

特性

•高排斥

•插入损耗急剧下降

•卓越的VSWR，1.1:1标准@通带

•可水洗

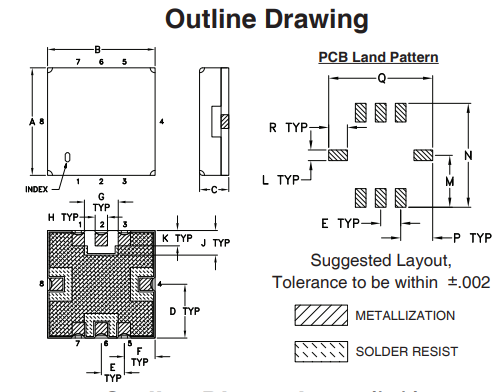

RLP-50+引脚图

RLP-50+低通滤波器的功能特性及引脚图
