EP2C+分路器/组合器的功能特性及引脚图

2024/2/19 16:25:33
浏览次数: 9

Mini Circuits EP2C+是一款MMIC分路器/组合器，专为1800至12500 MHz的宽带操作而设计。该型号在小型设备封装（4x4x1 mm）中提供了出色的额定功率，具有高达1.85W的功率处理（作为分流器）和高达0.4A的直流电流处理。它采用GaAs IPD技术制造，提供高水平的ESD保护和卓越的可靠性。

特性

超宽带，1800至12500 MHz

高功率操控，1.85W作为分流器

用于5G应用的低成本分离器

极好的振幅不平衡，典型值为0.2 dB。

相位不平衡良好，典型值为6°。

高ESD水平

小尺寸，4x4 mm

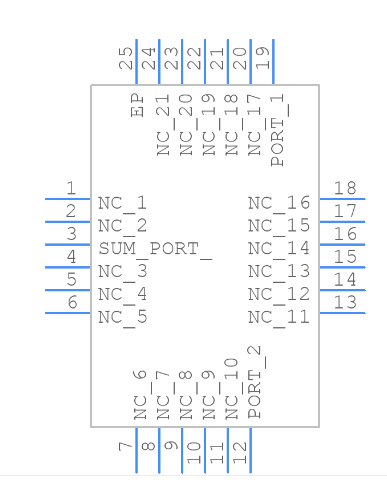

EP2C+引脚图

EP2C+分路器/组合器的功能特性及引脚图
