TCP-2-25+功分器的参数特性及引脚图

2024/2/19 16:39:58

浏览次数: 5

TCP-2-25+是一款功分器芯片，工作频率最小200MHz，最大2500MHz，最大1.3dB插入损耗，符合ROHS标准，外壳DB714，并且具备6个引脚。

特性

•低插入，典型0.8 dB。

•极好的振幅不平衡，典型值为0.2 dB。

•相位不平衡度非常好，典型值为1.2度。

•需要外部电阻器

•可水洗

•具有卓越可焊性的引线

•低成本

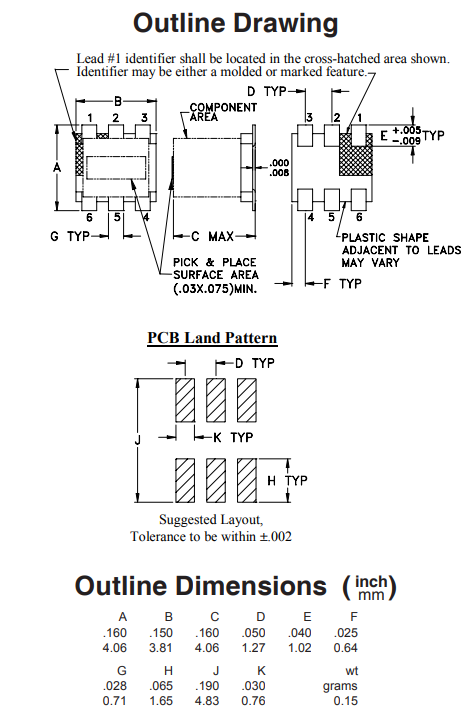

TCP-2-25+功分器引脚图

TCP-2-25+功分器的参数特性及引脚图
