RVA-2500+可变衰减器的参数特性及引脚图

2024/2/21 16:25:03

浏览次数: 7

RVA-2500+是一款可变衰减器，其工作频率最小10MHz，最大2500MHz，具有最大6.2dB插入损耗，符合ROHS标准，外壳DV874。

特性

•宽带，10-2500 MHz

•IP3，+43 dBm典型值。

•在1500 MHz时衰减40 dB

•输入/输出端口在衰减范围内具有良好的VSWR

•衰减范围内的最小相位偏差

•无需外部偏置和射频匹配网络

•屏蔽外壳

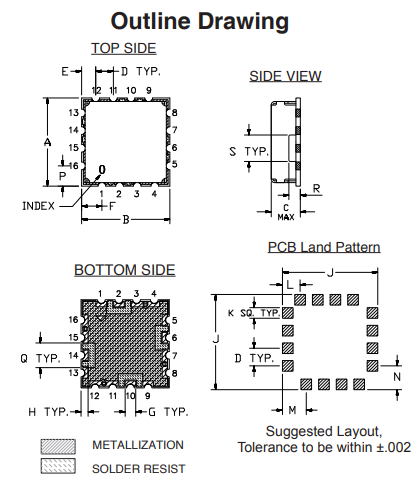

RVA-2500+可变衰减器引脚图

RVA-2500+可变衰减器的参数特性及引脚图
