HMC618LP3ETR低噪声放大器的功能特性及引脚图

2024/2/22 11:45:57
浏览次数: 8

HMC618LP3E是一款GaAs pHEMT MMIC低噪声放大器，非常适合工作在1.2-2.2 GHz之间的蜂窝/3G和LTE/WiMAX/4G基站前端接收器。放大器经过优化，可从+5V的单个电源提供0.75 dB的噪声系数、19 dB的增益和+36 dBm的输出IP3。输入和输出回波损耗非常好，LNA需要最小的外部匹配和偏置去耦组件。

HMC618LP3E与HMC617LP3E 0.55-1.2 GHz LNA共享相同的封装和引脚。这个HMC618LP3E可以用+3V到+5V偏置，并且具有外部可调节的电源电流，这允许设计者针对每个应用定制LNA的线性性能。与之前发布的HMC375LP3（E）和HMC382LP3（E）相比，HMC618LP3（ne）提供了改进的噪声系数。

特性

噪声系数：0.75 dB

增益：19 dB

OIP3:36 dBm

单电源：+3V至+5V

50欧姆匹配输入/输出

16引线3x3mm SMT封装：9 mm2

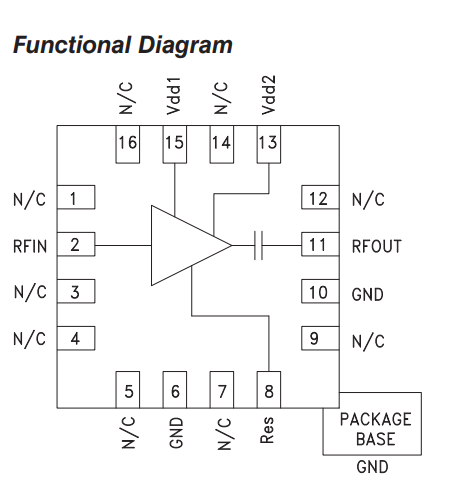

HMC618LP3ETR低噪声放大器引脚图资料

HMC618LP3ETR低噪声放大器的功能特性及引脚图
