BFHK-1572+带通滤波器的功能特性及引脚图

2024/2/26 15:45:51
浏览次数: 5

BFHK-1572+LTCC带通滤波器利用专有的LTCC材料系统和分布式滤波器拓扑结构，实现了小型化和高重复性的性能。13.9–17.5 GHz的通带损耗低至2.8 dB，典型的阻带抑制在60 dB至40 GHz。该型号可处理高达1W的射频输入功率，并提供-55至+125°C的宽工作温度范围。利用专有的LTCC材料系统和分布式过滤器拓扑结构，该过滤器能够在批量基础上实现可重复的性能。

BFHK-1572+带通滤波器的功能特性及引脚图

特性

超高阻带抑制结构——典型值为60 dB

可表面安装的标准机箱样式

标准小型1812（4.5mm x 3.2mm）表壳样式

高质量分布式滤波器拓扑

宽抑制带

屏蔽结构防止滤波器失谐

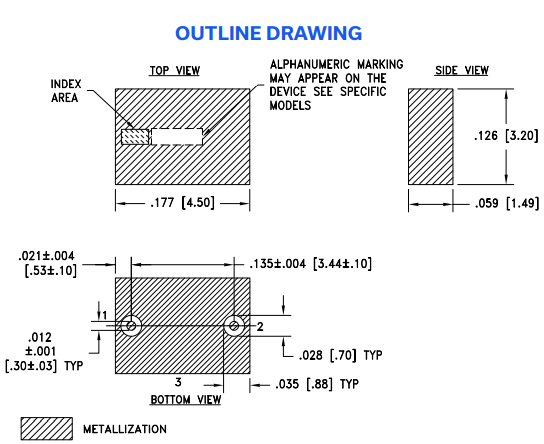

BFHK-1572+带通滤波器引脚图

BFHK-1572+带通滤波器的功能特性及引脚图
