RCAT-06+衰减器的功能特性及引脚图

2024/2/26 15:55:11
浏览次数: 8

RCAT衰减器是固定值吸收衰减器。采用最先进的半导体加工技术对高精度、可重复的单片衰减器芯片进行加工。背面上的Cu填充直通管芯过孔和Cu金属化提供了非常低的热阻路径以耗散衰减的功率。衰减器芯片采用全自动和高度可靠的制造工艺封装在LTCC密封封装中。

特性

2w的卓越功率处理

宽频带直流至20GHz

微型尺寸225毫米x225毫米x11毫米陶瓷封装

高度可靠和可重复的性能

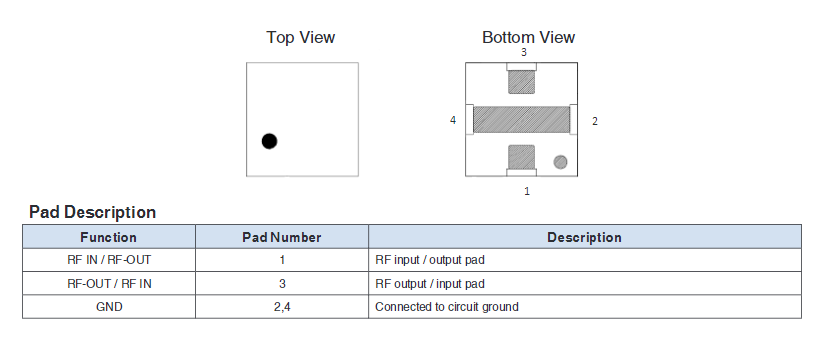

RCAT-06+引脚图

RCAT-06+衰减器的功能特性及引脚图
