亚德诺AD7606模块的功能特性及引脚图

2024/2/28 10:06:12
浏览次数: 3

AD7606是具有八个通道的16位、同步采样、模数数据采集系统（DAS）。每个器件均包含模拟输入钳位保护、二阶抗混叠模拟滤波器、采样保持放大器、16 位电荷再分配逐次逼近模数转换器 (ADC)、灵活的数字滤波器、2.5 V 基准电压源和基准缓冲区以及高速串行和并行接口。

AD7606采用单一的 5 V 电源供电，可以适应 ±10 V 和 ±5 V 真正双极性输入信号，同时以所有通道都能以高达 200 kSPS 的吞吐速率采样。输入箝位保护电路可以耐受高达 ±16.5 V 的电压。无论使用何种采样频率，AD7606 都有 1 MΩ 模拟输入阻抗。由于采用单电源供电、片内滤波和高输入阻抗，所以无需驱动运算放大器和外部双极性电源。AD7606抗混叠滤波器在 3 dB 时的截止频率为 22 kHz，并在采样速率为 200 kSPS 时，提供 40 dB 的抗混叠抑制。

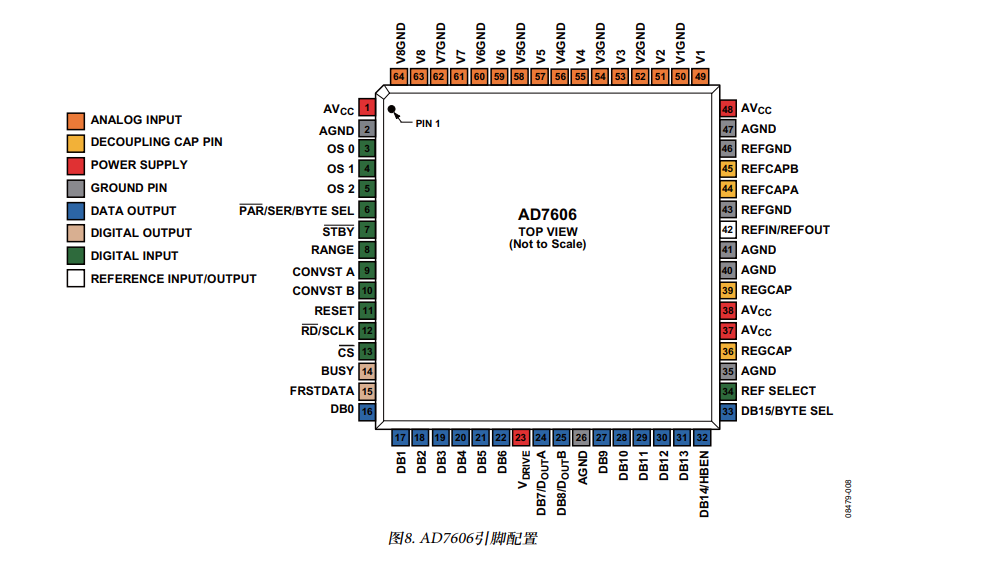

亚德诺AD7606模块的功能特性及引脚图

特性

• 与最新的 AD7606B 引脚兼容

• 单个 5 V 模拟电源和 2.3 V 到 5 V VDRIVE 电源

• 完全集成的数据采集解决方案• 模拟输入钳位保护

• 具有 1 MΩ 模拟输入阻抗的输入缓冲区

• 二阶抗混叠模拟滤波器

• 片内精准基准电压源和参考缓冲区

• 16 位 ADC，所有通道都具有 200 kSPS 的采样率

• 数字滤波器过采样功能
