亚德诺AD2S1210R/D转换器的功能特性及引脚图

2024/2/28 10:24:03
浏览次数: 13

AD2S1210是一款10位至16位分辨率旋变数字转换器，集成片上可编程正弦波振荡器，为旋变器提供正弦波激励。转换器的正弦和余弦输入端允许输入3.15 V p-p ± 27%、频率为2 kHz至20 kHz范围内的信号。Type II伺服环路用于跟踪输入信号，并将正弦和余弦输入端的信息转换为输入角度和速度所对应的数字量。最大跟踪速率为3125 rps。

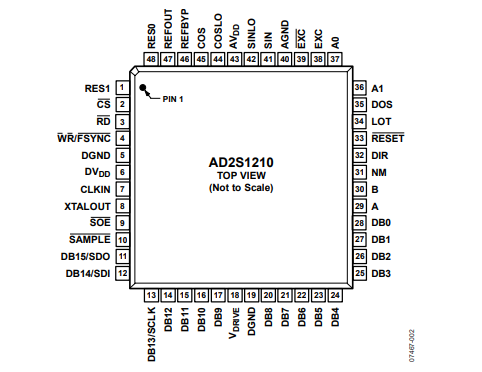

亚德诺AD2S1210R/D转换器的功能特性及引脚图

特性

• 完整的单芯片旋变数字转换器

• 最大跟踪速率：3125 rps（10位分辨率，CLKIN = 10.24 MHz）

• 角度精度：±2.5 (+ 1 LSB)弧分（B和D级）

• 分辨率：10/12/14/16位，由用户设置

• 并行和串行10位至16位数据端口

• 绝对位置与速度输出

• 系统故障检测

• 可编程故障检测阈值

• 差分输入

• 增量式编码器仿真

• 内置可编程正弦波振荡器

• 兼容DSP和SPI标准

• 电源电压：5 V，逻辑接口电压2.3 V至5.25 V

• 额定温度范围：−40°C至+125°C（C、D和W级）

• 通过AEC-Q100汽车应用认证
