s8050参数和管脚图

2024/3/1 16:37:04

浏览次数: 16

S8050是一种常见的NPN型硅三极管，其参数主要包括：

s8050参数和管脚图

集电极-基极电压（Vcbo）。最大值为40V。

集电极-发射极电压（Vceo）。最大值为25V。

发射极-基极电压（Vebo）。最大值为6V。

集电极电流（Ic）。最大值为1.5A。

总功耗（Ptot）。最大值为625mW。

电流增益（hFE）。在100mA时为120至400。

转换速度。最大值为300MHz。

工作温度范围。-55℃至150℃。

丝印。J3Y。

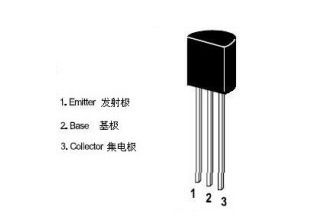

此外，S8050的管脚排列顺序通常为E、B、C或E、C、B。这些参数决定了三极管的安全工作范围和使用条件，反映了三极管的放大能力和承受电流的能力。
