SS34二极管参数有哪些？

2024/3/1 16:47:56
浏览次数: 12

SS34是一种硅基P-N结二极管，其主要参数包括：

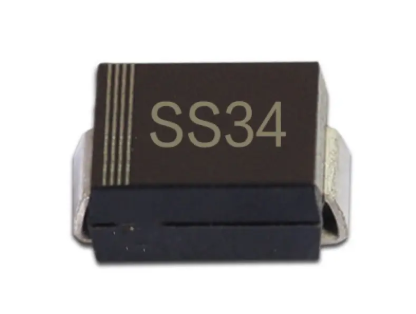

SS34二极管参数有哪些？

最大反向电压（VRRM）。最高40V。

最大正向电流（IF(AV)）。最大3A。

最大正向电压降（VF）。在3A电流下为0.55V。

最大反向电流（IR）。最大0.5mA。

最大浪涌电流（IFSM）。最大100A。

工作温度范围。从-55°C到+125°C。

封装类型。SMC或DO-214AB。

针脚数。通常为2个。

表面安装器件。是表面安装的。

此外，SS34二极管通常用于小电流电路中，如电调应用，用于电路的瞬间整流。
