LM3915单片集成电路的概述、特点及引脚图资料

2024/3/5 16:03:14
浏览次数: 107

LM3915是一种单片集成电路，可感应模拟电压电平并驱动十个LED、LCD或真空荧光显示器，提供对数3dB/步进analog显示。一个引脚将显示从条形图更改为移动点显示。LED电流驱动是可调节和可编程的，无需限流电阻器。整个显示系统可以在低至3V或高至25V的单一电源下工作。

特点

3 dB/步，30 dB范围

驱动LED、LCD或真空荧光灯

用户可从外部选择条形或点状显示模式

可扩展到90 dB的显示器

1.2V至12V的内部参考电压

在3V至25V的单一电源下运行

输入操作接地

输出电流可编程为1 mA至30 mA

输入可承受±35V，无损坏或错误输出

输出是电流调节的，开路集电极

直接驱动TTL或CMOS

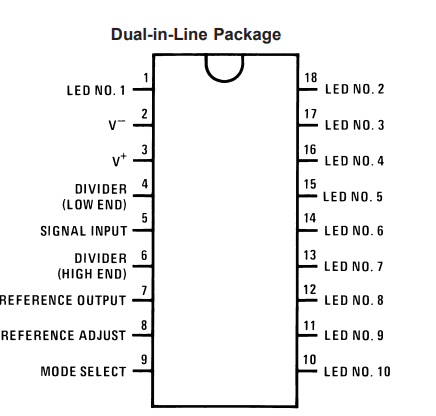

引脚图

LM3915单片集成电路的概述、特点及引脚图资料
