德州仪器LM4871功率放大器的概述、特点及引脚图

2024/3/5 16:16:45
浏览次数: 5

LM4871是一款单声道桥接音频功率放大器，能够将3W的连续平均功率传输到3Ω 当由5V电源供电时，THD小于10%的负载（见注释）。为了在便携式应用中节省电源，当VDD施加到shutdown引脚时，LM4871的微电源关闭模式（IQ=0.6µA，典型值）被激活。

Boomer音频功率放大器专门设计用于提供高功率、高保真度的音频输出。它们几乎不需要外部组件，并且在2.0V到5.5V的低电源电压下工作。由于LM4871不需要输出耦合电容器、自举电容器或缓冲网络，因此它非常适合于需要最小体积和重量的低功率便携式系统。LM4871的附加功能包括热关机保护、单位增益稳定性和外部增益设置。注：已正确安装在电路板上的LM4871LD可将3W输出到3Ω （THD为10%时）。

特点

•WSON、VSSOP、SOIC或PDIP封装

•外部增益配置能力

•引脚与LM4861兼容

关键规范

•10%THD+N时的PO，1kHz

•LM4871LD:3Ω , 4.Ω 荷载；3W（典型值），2.5 W（典型）

•所有其他LM4871包装：8Ω 负载1.5 W（典型值）

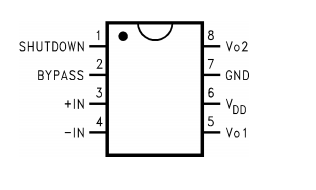

引脚图

德州仪器LM4871功率放大器的概述、特点及引脚图
