德州仪器LM431并联稳压器的概述、特点及引脚图

2024/3/6 10:59:02
浏览次数: 6

LM431是一款3端可调并联调节器，可确保整个工作温度范围内的温度稳定性。只需选择两个用作分压网络的外部电阻器，即可将输出电压设置在大于2.5V（VREF）至36V的任何电平。由于其开关特性，该器件是许多齐纳二极管应用的绝佳替代品。

LM431有节省空间的SOIC-8、SOT-23和TO-92封装。

特点

•平均温度系数50 ppm/°C

•在全温度范围内运行时的温度补偿

•可编程输出电压

•快速开机响应

•低输出噪音

•低动态输出阻抗

•可提供节省空间的SOIC-8、SOT-23和TO-92封装

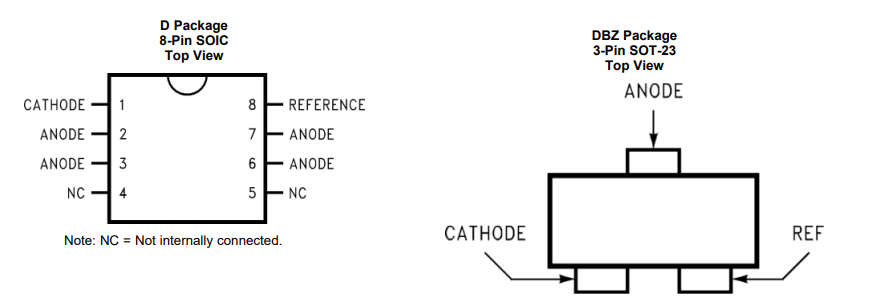

引脚图

德州仪器LM431并联稳压器的概述、特点及引脚图
