ST意法LM2902运算放大器的概述、特点及引脚图

2024/3/6 11:02:54

浏览次数: 4

该电路由四个独立的高增益运算放大器（运算放大器）组成，它们采用内部频率补偿，专门为汽车和工业控制系统设计。

该设备通过单一电源在宽电压范围内运行。分体式电源操作也是可能的，并且低功率电源电流消耗取决于电源电压大小。

特点

•宽增益带宽：1.3 MHz

•输入共模电压范围包括负轨

•大电压增益：100 dB

•每个放大器的电源电流：375µA

•低输入偏置电流：20 nA

•低输入偏移电流：2 nA

•电源范围广：

•单电源：3 V至30 V

•双电源：±1.5 V至±15 V

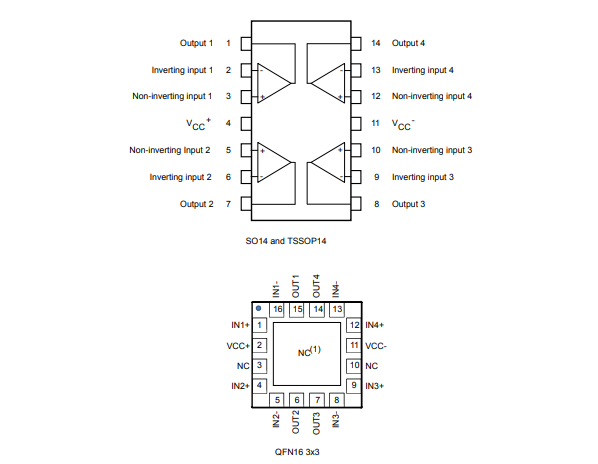

引脚图

ST意法LM2902运算放大器的概述、特点及引脚图
