德州仪器30V四路差分比较器LM2901的概述、特点及引脚图

2024/3/6 11:13:01
浏览次数: 8

LM2901器件包含四个独立的电压比较器，这些比较器可在宽电压范围内由单电源供电。这些器件也可以由双电源供电，只要两个电源之间的电压差处于 2V 至 36V 的范围之内且 VCC 比输入共模电压至少高 +1.5V 以上即可。漏极电流不受电源电压的影响。可将输出连接到其它集电极开路输出，以实现有线 AND 关联。LM2901、LM2901AV 和 LM2901V 器件的额定工作温度范围是 –40°C 至 125°C。

特点

• 独立于电源电压的低电源电流 消耗：0.8mA（典型值）

• 低输入偏置电流：25nA（典型值）

• 低输入失调电流：3nA（典型值）(LM139)

• 低输入失调电压：2mV（典型值）

• 共模输入电压范围 包括接地

• 差分输入电压范围等于最大额定电源电压：±36V

• 低输出饱和电压

• 输出与 TTL、MOS 和 CMOS 兼容

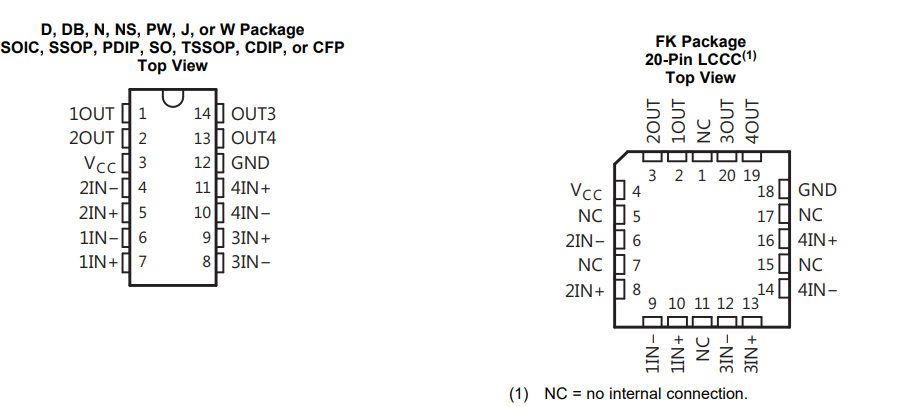

引脚图
