德州仪器LM3478直流控制器的概述、特点及引脚图资料

2024/3/6 11:16:46
浏览次数: 4

LM3478是一种用于开关稳压器的通用低压侧N沟道MOSFET控制器。它适用于需要低侧MOSFET的拓扑结构，如升压、反激、SEPIC等。此外，LM3478可以在极高的开关频率下工作，以减小整体解决方案的尺寸。LM3478的开关频率可以通过使用单个外部电阻器调节到100kHz和1MHz之间的任何值。除了逐周期电流限制外，电流模式控制还提供了优越的带宽和瞬态响应。输出电流可以通过单个外部电阻器进行编程。

LM3478具有内置功能，如热关机、短路保护、过电压保护等。节能关机模式可将总电源电流降至5µA，并允许电源排序。内部软启动限制启动时的涌入电流。

特点

•8引脚VSSOP-8和SOIC-8封装

•具有1-A峰值电流能力的内部推挽式驱动器

•电流限制和热停堆

•通过电容器和电阻器优化的频率补偿

•内部软启动

•当前模式操作

•带滞后的欠压锁定

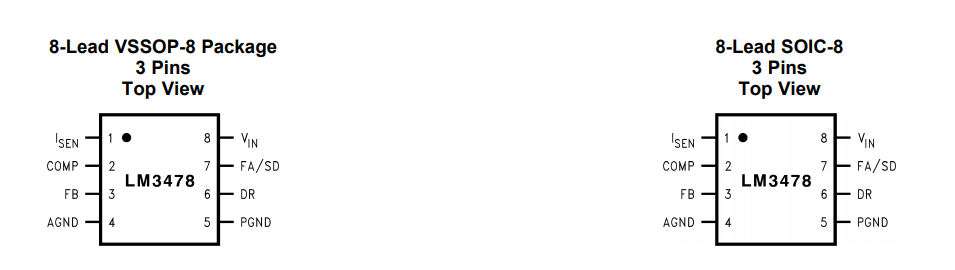

引脚图

德州仪器LM3478直流控制器的概述、特点及引脚图资料
