德州仪器LM3481DC-DC控制芯片的概述、特点及引脚图资料

2024/3/6 11:33:42
浏览次数: 6

LM3481器件是一种用于开关稳压器的多功能低侧N-FET高性能控制器。该器件适用于需要低侧FET的拓扑结构，如升压、反激、SEPIC等。LM3481器件可以在极高的开关频率下工作，以减小整体解决方案的尺寸。LM3481器件的开关频率可以通过使用单个外部电阻器或通过将其与外部时钟同步来调整到100kHz和1MHz之间的任何值。除了逐周期电流限制之外，电流模式控制还提供了优越的带宽和瞬态响应。电流限制可以通过单个外部电阻器进行编程。

LM3481设备具有内置保护功能，如热关机、短路保护和过电压保护。节能关闭模式将总电源电流降低到5µA，并允许电源排序。内部软启动限制启动时的涌入电流。

特点

•LM3481QMM是AEC-Q100一级合格的汽车级产品（-40°C至+125°C工作结温度）

•10导联VSSOP包

•具有1-A峰值电流能力的内部推挽式驱动器

•电流限制和热停堆

•通过电容器和电阻器优化的频率补偿

•内部软启动

•当前模式操作

•带滞后的可调欠压锁定

•轻负载时的脉冲跳跃

•关键规范

•电源电压范围宽，从2.97 V到48 V

•100 kHz至1-MHz可调节和同步时钟频率

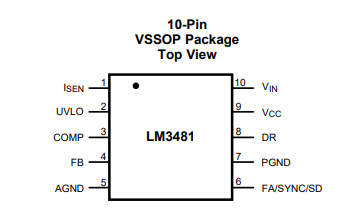

引脚图

德州仪器LM3481DC-DC控制芯片的概述、特点及引脚图资料
